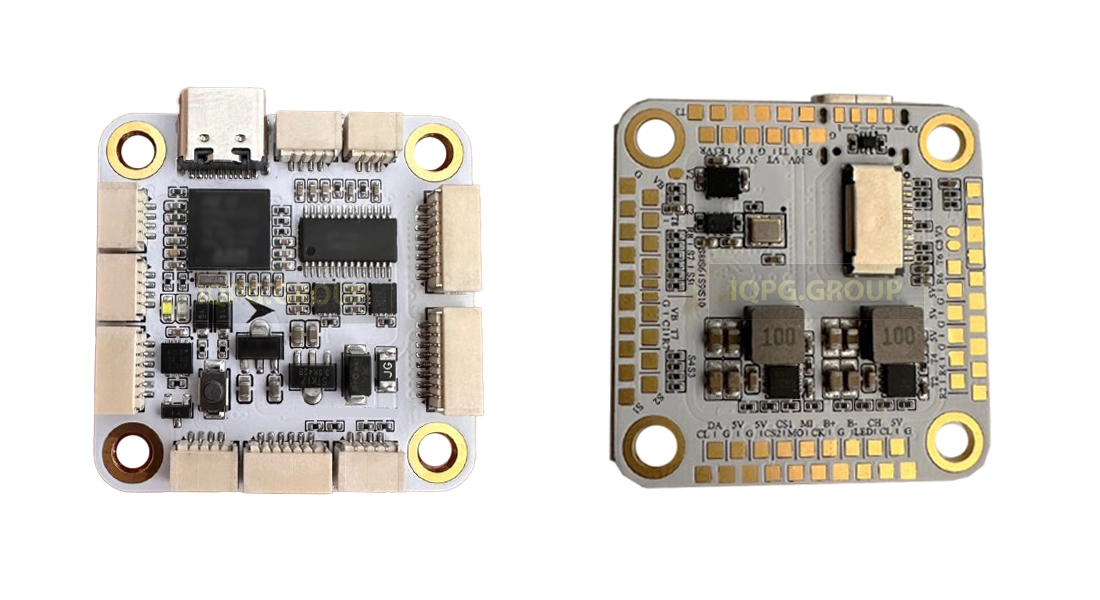

Польотний контролер Airdroper H743 Slim

ДОКУМЕНТАЦІЯ: Завантажити документацію Airdroper H743 Slim

СХЕМИ ПІДКЛЮЧЕННЯ: https://www.canva.com/design/DAGhbKt8GUM/sXaObHFv5wD8BXtjI7WaFA/view

Зарекомендував сучасним, потужним та компактним контролером польоту, призначений для використання в мультикоптерах і авіамоделях. Його архітектура дозволяє забезпечити надійне, стабільне й точне управління польотом, що є критично важливим у бойових умовах.

Загальна інформація

• Підтримка 8 моторів (ESC)
• IMU × 2 (ICM42688P × 2);
• BARO × 1 (DPS310);
• MAG × 1 (IST8310);
• SD card × 1;
• UART × 7 (UART1/2/3/4/6/7/8);
• PWM/DSHOT × 10 (1-8 мають конектори, 9-10 тільки площадки);
• CAN × 1;
• SPI × 1 (з 2 CS пінами);
• I2C × 1;
• LED × 1;
• BEEPER × 1;
• PIN_IO × 4;
• SWD-DEBUG × 1;
• CAM × 1;
• OSD × 1;
• ADC × 5;
• BEC 5V-2A, 10V (нормальний вихід 10.4V)-1.5A;

Під час проведених випробувань було підтверджено, що контролер:

• стабільно працює у різних умовах експлуатації;
• демонструє високу точність управління;
• сумісний із прошивками ArduPilot та BetaFlight, що забезпечує гнучкість інтеграції;
• має просту схему підключення та зручне розташування інтерфейсів;
• дозволяє керувати до 8 двигунів, що актуально для побудови октокоптерів та інших важких платформ;
• відзначається високою надійністю та чутливістю системи стабілізації, навіть у складних умовах польоту.

Технічні переваги Airdroper H743 Slim, підтверджені під час тестування:

• Потужний процесор STM32H743VIT6 з тактовою частотою до 480 MHz;
• Підтримка до 13 PWM виходів, CAN BUS, 7 UART з інверсією;
• Компактний форм-фактор, що спрощує інтеграцію в різні типи БПЛА;
• Підтримка систем DJI FPV OSD;
• Надійна робота в умовах підвищених вібрацій та електромагнітних перешкод;
• Просте налаштування та адаптація до існуючих платформ.
